Waarom zijn vliegtuigramen rond?
Kort antwoord

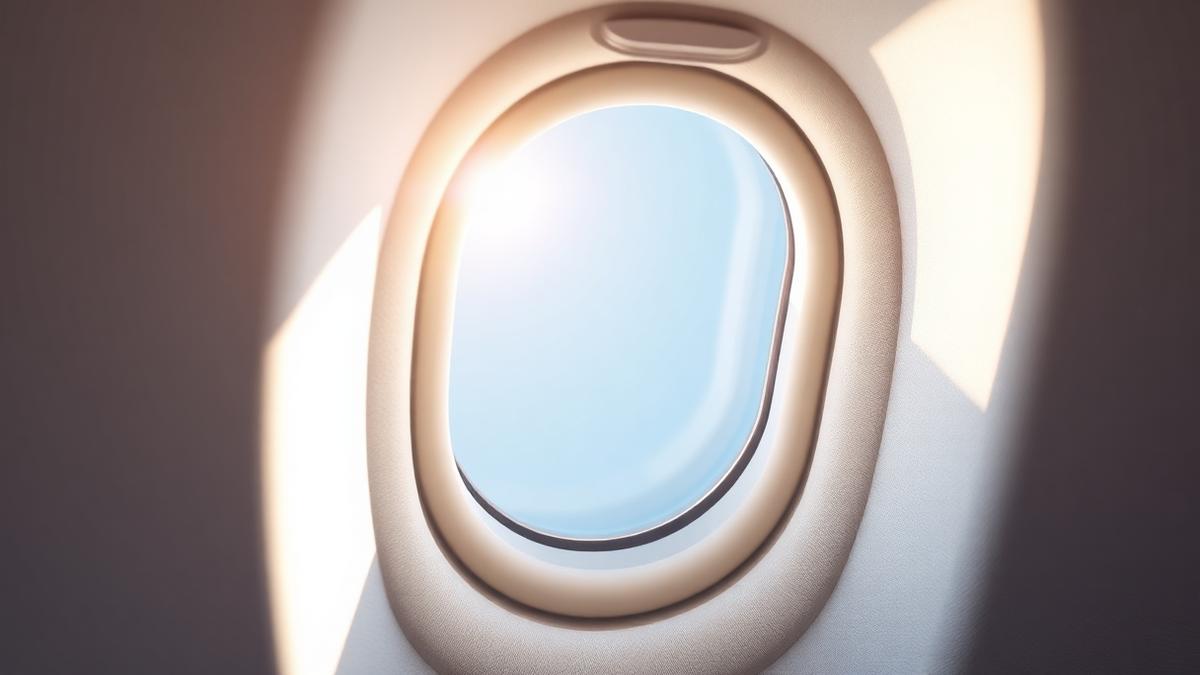

Vliegtuigramen zijn rond of ovaal omdat hoeken spanning concentreren, wat op grote hoogte door de drukcabine gevaarlijk kan worden. Ronde vormen verdelen die druk gelijkmatiger, een les die de luchtvaart leerde na ongelukken met vroege straalvliegtuigen.
De drukcabine: waarom vliegtuigen onder spanning staan
Op kruishoogte, vaak rond de tien tot twaalf kilometer, is de lucht buiten te ijl om in te ademen. Daarom wordt de cabine kunstmatig onder druk gehouden, zodat passagiers zonder zuurstofmasker kunnen ademen. Dit betekent dat de romp van het vliegtuig zich gedraagt als een soort ballon: de druk binnenin is hoger dan buiten, waardoor de wanden van de romp voortdurend onder spanning staan tijdens de vlucht. Elke opening in die romp, zoals een raam of deur, moet deze spanning aankunnen.
Advertentie
Waarom hoeken spanning concentreren
Bij een vierkant of rechthoekig raam ontstaan er scherpe hoeken. Materiaalkundig gezien is dat een probleem: spanning in een oppervlak concentreert zich juist bij scherpe hoeken, in plaats van gelijkmatig verdeeld te worden. Dit heet spanningsconcentratie. Bij herhaaldelijk op- en aframen van de cabinedruk, iedere vlucht opnieuw, kunnen deze hoeken op den duur microscheurtjes veroorzaken die geleidelijk groter worden. Een ronde of ovale vorm heeft geen hoeken en verdeelt de spanning veel gelijkmatiger over het hele oppervlak.
De les van de Comet-ongelukken
De de Havilland Comet was in de jaren vijftig een van de eerste commerciële straalvliegtuigen en had destijds rechthoekige ramen met relatief scherpe hoeken. Na een reeks ernstige ongelukken, waarbij toestellen tijdens de vlucht uit elkaar vielen, bleek metaalmoeheid rond de hoeken van de ramen een belangrijke factor te zijn geweest. Het herhaaldelijk op- en aframen van de cabinedruk had op die scherpe hoeken uiteindelijk tot scheurvorming geleid. Dit was een pijnlijke, maar leerzame periode voor de luchtvaartindustrie.
Waarom vierkante ramen fout gingen
Het probleem bij de Comet zat dus niet alleen in het materiaal, maar vooral in de vorm van de ramen. Scherpe hoeken zorgden voor plekken waar spanning zich ophoopte bij elke drukcyclus. Na duizenden vluchten met telkens op- en afbouw van cabinedruk, konden op deze plekken haarscheurtjes ontstaan die zich langzaam uitbreidden totdat de structuur het uiteindelijk begaf. Deze inzichten zorgden voor een fundamentele herziening van het ontwerp van vliegtuigrompen wereldwijd.
Hoe fabrikanten dit sindsdien oplossen
Sinds de lessen van de Comet worden vliegtuigramen standaard rond of ovaal gemaakt, zonder scherpe hoeken. Dit vermindert spanningsconcentratie aanzienlijk en verlengt de levensduur van de rompstructuur. Ook wordt er tegenwoordig veel strenger getest op metaalmoeheid, met herhaalde drukcycli in testfaciliteiten voordat een nieuw vliegtuigtype in gebruik wordt genomen.
Moderne materialen en extra veiligheid
Naast de ronde vorm gebruiken fabrikanten tegenwoordig ook sterkere en lichtere materialen, zoals speciale aluminiumlegeringen en composietmaterialen. Deze materialen zijn beter bestand tegen herhaalde belasting door drukcycli. Ramen bestaan meestal uit meerdere lagen acrylglas, met een klein gaatje in het middelste paneel dat drukverschillen helpt reguleren en condensvorming beperkt. Dit ontwerp, samen met de ronde vorm, draagt bij aan de veiligheid en duurzaamheid van moderne vliegtuigen.
De drie lagen van een modern vliegtuigvenster
Een vliegtuigraam is niet zomaar één stuk glas; het is een vernuftig systeem van drie afzonderlijke lagen acrylglas. De buitenste laag is de dikste en belangrijkste, omdat deze de volledige druk van de cabine moet weerstaan. De middelste laag fungeert als een 'fail-safe': mocht de buitenste laag onverhoopt barsten, dan is dit paneel sterk genoeg om de druk tijdelijk over te nemen. In dit middelste paneel bevindt zich ook het bekende 'ademgaatje' (breather hole), dat ervoor zorgt dat de druk tussen de buitenste en middelste ruit wordt gereguleerd en in evenwicht blijft met de cabinedruk. Dit voorkomt ook condensvorming tussen de lagen. De binnenste laag, de laag die je als passagier kunt aanraken, heeft geen structurele functie, maar dient puur om de drukdragende panelen te beschermen tegen krassen van binnenuit.
Waarom je dit niet meer hoeft te overwegen als passagier
Voor passagiers heeft deze geschiedenis vooral het effect dat vliegtuigramen er al decennia hetzelfde uitzien: rond of ovaal, standaard in elk modern verkeersvliegtuig. Deze vorm is inmiddels internationale praktijk binnen de luchtvaart en wordt getoetst door toezichthouders zoals EASA voordat een nieuw toestel wordt goedgekeurd voor commerciële vluchten.
Hoe testen fabrikanten tegenwoordig op metaalmoeheid
Voordat een nieuw vliegtuigtype in gebruik wordt genomen, ondergaat de romp uitgebreide testprogramma's waarbij duizenden drukcycli kunstmatig worden nagebootst, vaak in speciale testbassins of testhallen. Zo wordt gecontroleerd hoe het materiaal zich gedraagt na jarenlang gebruik, nog voordat het toestel ooit een passagier heeft vervoerd. Deze tests zijn mede een direct gevolg van de lessen die de luchtvaartindustrie trok uit de Comet-ongelukken, en vormen tegenwoordig een standaardonderdeel van certificering door toezichthouders zoals EASA.
Waarom deze geschiedenis nog steeds relevant is
Hoewel de Comet-ongelukken alweer decennia geleden plaatsvonden, blijft de les erachter fundamenteel voor het ontwerp van elk modern vliegtuig. De combinatie van ronde ramen, sterkere materialen en strenge testprotocollen is direct te herleiden tot die vroege ervaringen. Het is een voorbeeld van hoe de luchtvaartindustrie continu leert van het verleden om de veiligheid van toekomstige vliegtuigen te verbeteren.
Waarom vliegtuigramen relatief klein zijn
Naast de ronde vorm valt ook op dat vliegtuigramen relatief klein zijn vergeleken met bijvoorbeeld autoruiten. Dit heeft eveneens te maken met de drukcabine: hoe groter een opening in de romp, hoe meer materiaal en versteviging nodig is om de spanning rondom die opening op te vangen. Kleinere ramen houden het gewicht van de romp beperkt en beperken tegelijk de totale oppervlakte waar spanning zich kan opbouwen. Dit is een bewuste afweging tussen uitzicht voor passagiers en structurele veiligheid van het toestel. Uitzonderingen hierop zijn de nieuwste generatie vliegtuigen zoals de Boeing 787 Dreamliner. Deze toestellen hebben aanzienlijk grotere ramen dan hun voorgangers. Dit is mogelijk doordat de romp van dit type toestel grotendeels van composietmaterialen (koolstofvezel) is gemaakt in plaats van traditioneel aluminium. Deze composieten zijn stijver en sterker, waardoor grotere uitsparingen in de romp kunnen worden gemaakt zonder dat dit ten koste gaat van de structurele integriteit van de drukcabine.
Waarom je het rolgordijntje soms omhoog moet doen
Bij opstijgen en landen vragen cabinemedewerkers vaak om het zonnescherm van het raam omhoog te doen, ongeacht of jij naar buiten wilt kijken. Dit staat los van de vorm van het raam, maar heeft alles te maken met zicht: bij een eventuele noodsituatie moeten bemanning en passagiers snel kunnen beoordelen wat er buiten gebeurt. Het ronde raam zelf blijft de hele vlucht structureel hetzelfde, maar het gordijntje is een aanvullende veiligheidsmaatregel die los staat van de vensterconstructie.
Hoe vliegtuigrompen zijn getest sinds de Comet
Na de Comet-ongelukken is testen op metaalmoeheid een verplicht onderdeel geworden van de certificering van nieuwe vliegtuigtypes. Fabrikanten bouwen soms een volledige testromp die in een bassin met water herhaaldelijk onder druk wordt gezet en weer ontlast, om zo duizenden vluchten te simuleren voordat het toestel ooit passagiers vervoert. Deze aanpak, gecombineerd met de ronde raamvorm en modernere materialen, heeft bijgedragen aan de hoge structurele veiligheid van hedendaagse verkeersvliegtuigen.
Blikvangers: rond raam als herkenbaar ontwerpelement
Inmiddels is het ovale of ronde vliegtuigraam zo vertrouwd geworden dat het bijna een symbool is geworden voor vliegen zelf, te zien in logo's, illustraties en interieurontwerp van luchthavens. Deze herkenbaarheid is een neveneffect van een beslissing die oorspronkelijk puur uit veiligheidsoverwegingen werd genomen. Het laat zien hoe een technische, op veiligheid gerichte keuze uiteindelijk ook een herkenbaar visueel kenmerk van de luchtvaart is geworden.
Veelgestelde vragen
Waarom hebben oude vliegtuigen wel eens vierkante ramen gehad?
Vroege straalvliegtuigen zoals de Comet hadden rechthoekige ramen, voordat bekend werd dat scherpe hoeken spanning concentreren en tot scheurvorming kunnen leiden.
Wat ging er mis met de Comet?
Door herhaalde cabinedruk ontstonden scheuren bij de hoeken van de ramen, wat bijdroeg aan een reeks ernstige ongelukken in de jaren vijftig.
Waarom staat een vliegtuigcabine onder druk?
Op grote hoogte is de lucht te ijl om te ademen, dus wordt de cabine kunstmatig op een aangenamer drukniveau gehouden.
Waarom zit er een gaatje in het vliegtuigraam?
Dat gaatje in het middelste paneel helpt drukverschillen te reguleren tussen de lagen glas en beperkt condensvorming.
Zijn moderne vliegtuigramen veiliger dan vroeger?
Ja, dankzij de ronde vorm, betere materialen en strengere tests zijn moderne ramen aanzienlijk veiliger dan de eerste straalvliegtuigen.
Waarom zijn deuren van vliegtuigen niet ook rond?
Deuren hebben afgeronde hoeken in plaats van volledig rond, om dezelfde reden: het verminderen van spanningsconcentratie bij de hoeken.
Kan een raam nu nog barsten door drukverschil?
Vliegtuigramen bestaan uit meerdere lagen en worden zwaar getest, waardoor dit uiterst zeldzaam is in de moderne luchtvaart.
